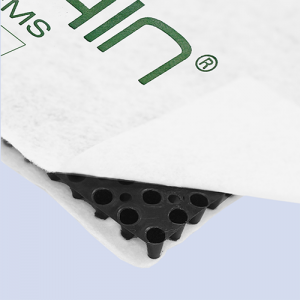

Filtračno – drenážna vrstva

Perforovaná nopová fólia s integrovanou - nakašírovanou polypropylénovou filtračnou vrstvou a ochrannou geotextíliou. Slúži ako ochranná, drenážna, retenčná a filtračná vrstva vo vrstvených strešných konštrukciách, najmä pri extenzívnych zelených strechách.

FUNKCIE:

Separácia a ochrana vrstiev
Retencia a filtrácia vody
Drenáž
Vďaka perforácii je možné použiť aj pri invertnej skladbe strechy.
Malé kanáliky medzi nopmi slúžia na kontrolovaný odtok prebytočnej vody.

TECHNICKÉ ŠPECIFIKÁCIE:

Norma: CE EN 1352
Teplotná odolnosť: -30 °C až +80 °C
Odolnosť voči bežným chemikáliám
Biologická odolnosť: proti baktériám, hubám, hnilobám, prerastaniu koreňov
Fyzikálne vlastnosti: bezpečný pre prepustnú vodu

ZLOŽENIE:

NOPOVÁ FÓLIA: Vyrobená z HDPE (vysoko hustý polyetylén) s výškou nopov 20 mm, perforovaná na plochých častiach.
GEOTEXTÍLIA: Nakašírovaná geotextília z polypropylénu (PP) s gramážou 130 g/m2, pripevnená špeciálnym lepidlom každých 50 cm. Taktiež biela geotextília nakašírovaná na spodnej strane nopovej fólie, spojená špeciálnym lepidlom každých 20 cm.

Výška nopov: 20 mm
Gramáž: 800 g/m2
Geotextília PP: 130 g/m2
Celková hmotnosť: 1100 g/m2
Balenie: 10 m
Dĺžka rolky: 10 m
Šírka rolky: 2 m + 10 cm presah geotextílie
Pevnosť v tlaku: 150 kN/m2 = 15 t/m2
Perforované: áno
Retenčná kapacita: 6 l/m2
Objem vzduchu medzi nopmi: 14 l/m2
Drenážna kapacita: 8,54 l/s x m

Retenčná doska s oneskorením prietoku.

VÝHODY:

Vysoká retencia dažďovej vody, ca. takmer 12 l/m2 akumulačnej kapacity vody
Oneskorený odtok dažďovej vody , stupňovité zábrany zabraňujú nadmernému využívaniu systému kanálov odpadových vôd
Referenčná hodnota odtoku (C) 0,29 , oneskorenie vody nad 70 % podľa FLL1
Test mikrobiologickej odolnosti (EN 12225) , stupňovité zábrany zabraňujú nadmernému používaniu systému kanálov odpadových vôd
Zapustené vetracie otvory na odparovanie, voľné prevzdušňovanie
Zanedbateľné straty prekrytím, ekonomická inštalácia a úspora nákladov
Zvýšená kontaktná plocha, znížený povrchový tlak

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
Vegetácia
Pestovateľské médiá
Filtračná vrstva VLF 150/200
DiaDrain-25H
VLU 300/500 mechanická ochranná vrstva
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

Retenčná doska s oneskoreným prietokom pre extenzívne a polointenzívne zelené strechy a pešie plochy s pevným povrchom, vyrobená z recyklovaného polystyrénu s vysokým nárazom (HIPS). Oneskorenie prietoku a retenčné funkcie zabezpečuje konštrukcia stupňovitej bariéry.

ŠPECIFIKÁCIA:

Retenčná doska s oneskoreným prietokom s označením CE, vyrobená z recyklovaného odolného polystyrénu, 25 mm vysoká, stupňovitá bariérová forma, s hlboko ťahaným zapustením
odparovacie prieduchy a systém vodných kanálov na spodnej strane, pevnosť v tlaku 322 kN/m2 (nenaplnená), prietok vody pri 2% sklone strechy 0,57 l/m*s
certifikovaný podľa EN ISO 12958, kapacita akumulácie vody 11,8 l/m2, referenčná hodnota odtoku podľa FLL: 0,291, testovaná mikrobiologická odolnosť (EN12225), klasifikácia požiarnej odolnosti „BROOF(t2)“ (EN 13501-5).
Prietok: (l/m x s)
pri 2% 0,51
pri 3% 0,61
pri 5% 0,78

Produkt: DIADEM® DiaDrain-25H
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

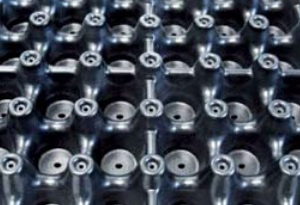

Drenážna rohož perforovaná z oboch strán

VÝHODY:

Spodné aj horné drenážne otvory – rýchly odvod vody z konštrukcie, kde nie je potrebné jej zadržiavanie.
Zvýšené okraje – umožňujú voľný odtok vody v spodnej úrovni dosky.
Minimálna strata pri prekrývaní – úsporná a efektívna inštalácia.
Zväčšená kontaktná plocha – znižuje povrchový tlak.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
Vegetácia
Pestovateľské médiá
Filtračná vrstva VLF 150/200
DiaDrain-25H-UP
VLU 300/500 mechanická ochranná vrstva
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

DiaDrain-25H-UP odvádza vodu vznikajúcu vo vrstvovej konštrukcii prostredníctvom horných a dolných drenážnych otvorov do spodnej úrovne drenážnej dosky, kde môže voľne odtekať k strešnému odtoku.
Odporúča sa používať v oblastiach, kde nie je potrebné zadržiavanie vody.

ŠPECIFIKÁCIA:

Drenážna doska z vysoko odolného polystyrénu, perforovaná z oboch strán, s výškou 25 mm.
Je vybavená hornými a spodnými drenážnymi otvormi, ktoré umožňujú voľný odtok vody z dláždených alebo drevených povrchov strešných plôch, ako aj zo štrkových strešných skladieb.
Prietoková kapacita vody pri sklone strechy 2 % je 0,57 l/m×s – certifikované podľa EN ISO 12958, s testovanou mikrobiologickou odolnosťou (EN 12225).

Produkt: DIADEM® DiaDrain-25H-UP.
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

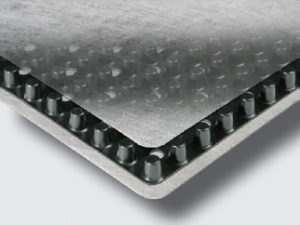

Odvodňovacia doska pre povrchy vystavené vysokému zaťaženiu.

VÝHODY:

Extrémne vysoká tlaková pevnosť – vhodné pre ťažké vozidlá.
Možnosť pokládky bez rizika mrazu.
Stabilný tvar.
Ekonomická inštalácia s minimálnou stratou pri prekrytí.
Šetrné k životnému prostrediu – vyrobené z recyklovaného primárneho odpadu, ktorý je možné znovu recyklovať.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
Betónové dlaždice
Filtračný geotextil VLF 150/200
Štrkové ložisko (4 - 11 mm)
DiaMassive-25H
Ochranná vrstva VLU 300/500
Protisklzová vrstva GF-1000 (2 vrstvy)
Ochranná vrstva VLU 300/500
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

Doska na zadržiavanie dažďovej vody a drenáž pre extenzívne a semi-intenzívne zelené strechy a spevnené plochy vystavené pohybu vozidiel, vyrobená z recyklovaného polystyrénu s vysokou nárazuvzdornosťou (HIPS). Špeciálne navrhnutá bariérová štruktúra zabezpečuje efekt spomaľujúci odtok vody.

ŠPECIFIKÁCIA:

Robustná drenážna doska so spomaleným odtokom z recyklovaného vysoko nárazuvzdorného polystyrénu (HIPS), výška 25 mm, určená pre spevnené alebo drevené strešné plochy a štrkové strešné vrstvy. Vďaka vynikajúcej nosnosti je vhodná ako drenážna vrstva pod cesty pre ťažké vozidlá. Pevnosť v tlaku: 1089,2 kN/m2 (prázdna), kapacita odtoku vody pri sklone strechy 2 %: 0,57 l/m×s, certifikovaná podľa EN ISO 12958.

Produkt: DIADEM® DiaMassive-25H
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

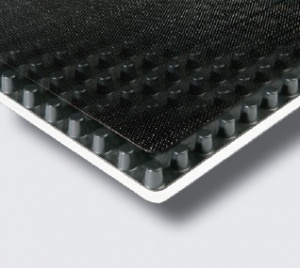

Drenážna doska zadržiavajúca vodu a spomaľujúca prietok

VÝHODY:

Vysoká retencia dažďovej vody takmer 19,59 l/m2 akumulačnej kapacity vody
Prevencia nadmerného využívania kanálov , rýchlosť prúdenia vody znížená stupňovitými zábranami
Test mikrobiologickej odolnosti (EN 12225), dodatočná ochrana hydroizolačnej vrstvy proti mikrobiologickému poškodeniu
Zapustené vetracie otvory na odparovanie, voľné vetranie
Odolný a vysoko nárazuvzdorný materiál (HIPS), stabilita pod chodníkom, pri letných inštaláciách nie je potrebné chladenie vodou
Zaklapnite dosku na požadovanú veľkosť, Na pracovisku nie je potrebná žiadna fréza
Zanedbateľná strata prekrytím , ekonomická inštalácia a úspora nákladov
Zvýšená kontaktná plocha, znížený povrchový tlak

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:

Vegetácia (intenzívna)
Pestovateľské médiá
Filtračná vrstva VLF-150/200
DiaDrain-40H
Mechanická ochranná vrstva VLU-300/VLS-500
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

Drenážna doska zadržiavajúca vodu a spomaľujúcu tok pre polointenzívne a intenzívne zelené strechy a pešie plochy s tvrdým povrchom pre ploché strechy a konštrukcie striech s nulovým sklonom, vyrobená z recyklovaného polystyrénu s vysokou houževnatosťou (HIPS). Vhodné na riešenie problémov so stojatou vodou na existujúcich strechách.

ŠPECIFIKÁCIA:

Vodotesná a spomaľovajúca drenážna doska s označením CE, vyrobená z recyklovaného odolného polystyrénu, výška 40 mm, stupňovitá bariéra, so zapustenými prieduchmi na odparovanie a systémom vodných kanálov na spodnej strane, pevnosť v tlaku bez výplne: 338 kN/m2 podľa podľa skúšobných protokolov (priemerná hodnota nameraná SKZ-Testing GmbH, Würzburg, Nemecko), pevnosť v tlaku naplnená pri 10% deformácii v tlaku: 588 kN/m2, garantované minimum pevnosti v tlaku: 210 kN/m2, kapacita prietoku vody na 2. % sklon strechy 1,01 l/m×s certifikovaný podľa EN ISO 12958, schopnosť akumulácie vody 19,59 l/m2, testovaná mikrobiologická odolnosť (EN 12225), položená.
Prietok: (l/m x s)
pri 1% 0,71
pri 2% 1,01
pri 3% 1,29
pri 5% 1,64

Produkt: DIADEM® DiaDrain-40H
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

Dodáva sa len cele plato 2,1216m2, špecifická doprava!!!

Drenážna doska pre zadržiavanie a odvodňovanie vody.

VÝHODY:

Vysoká schopnosť zadržiavania dažďovej a zavlažovacej vody, približne 30,5 l/m2.
Zvýšená kontaktná plocha – lepšia ochrana hydroizolácie vďaka rovnomernému rozloženiu hmotnostI.
Dlhodobé vetranie koreňovej oblasti – zvýšené difúzne otvory.
Odolný materiál s vysokou tlakovo pevnosťou (HIPS) – počas letných inštalácií nie je potrebné chladenie vodou.
Predchádza prepadávaniu filtračnej vrstvy – špeciálne podporné kužele.

Vhodná pre zaplavované „modré strechy“ – výška zaplavenia približne 50 mm; v kombinácii s DiaDrain-60H-UP ako systémom DiaDrain-120 WM až do hladiny 100 mm vody.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
Intenzívny substrát
Separačná a filtračná vrstva VLF 200
DiaDrain-60H odvodňovacia doska
VLS-500 ochranná geotextília so zadržiavaním vlhkosti
Hydroizolačná membrána odolná voči koreňom
Dodatočné vrstvy

APLIKÁCIA:

Doska na zadržiavanie dažďovej vody a spomaľovanie odtoku
určená pre polointenzívne alebo intenzívne strešné záhrady,
pre zelené strechy s preliatou závlahou a pre spevnené strechy so sporadickou premávkou, napr. parkoviská.

ŠPECIFIKÁCIA:

Doska na zadržiavanie dažďovej vody a spomalenie odtoku s označením ETA a CE, vyrobená z recyklovaného vysoko odolného polystyrénu (HIPS), výška 60 mm, vhodná pre polointenzívne alebo intenzívne zelené strechy, ako aj pre zelené strechy s zaplavovacím zavlažovacím systémom do výšky približne 50 mm (až do cca 100 mm pri použití v systéme DiaDrain-120 WM), a pre spevnené strechy so sporadickou záťažou, napr. parkoviská, keď sú dosky vyplnené a položené na vrstvu podložky nad filtračnou textíliou. Dosky majú prekryvnú pásku okolo okraja a mrežovú štruktúru.
Prietok: (l/m x s)
pri 2% 2,02
pri 5% 3,32
pri 10% 4,78

Produkt: DIADEM® DiaDrain-60H
Osvedčenie výrobcu: A.P.P. Kft.
Webstránka: www.diadem.com

Drenážna doska na zadržiavanie a odvodňovanie vody.

VÝHODY:

Ochrana hydroizolácie pred rozsypaním plniaceho materiálu – ochranný prekrytý okraj okolo dosky.
Zvýšená kontaktná plocha – lepšia ochrana hydroizolácie vďaka rovnomernému rozloženiu hmotnosti.
Difúzia pár pre invertované strechy – zväčšené difúzne otvory na oboch stranách.
Odolný materiál s vysokou pevnosťou v tlaku (HIPS) – počas letnej inštalácie nie je potrebné chladenie vodou.
Predchádzanie prepadávaniu filtračnej vrstvy – špeciálne podporné kužele.
Vhodné pre zatopené „blue roof“ strechy – až do hladiny vody 100 mm pri kombinácii s doskou DiaDrain-60H ako súčasť systému DiaDrain-120 WM.
Požiarna klasifikácia podľa EN 13501-1 – zaradené do triedy „E“, preto bez obmedzení použiteľné.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
Kamenná dlažba
Vrstva podložky
Vyrovnávací drvený štrk
Odvodňovacia drenážna doska DiaDrain-60H-UP
Ochranná geotextília VLU 500
Protišmyková membrána GF 1000 (2vrstvy)
Vrstva na zadržiavanie vody a mechanickú ochranu VLS 500
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

Odvodňovacia doska s oneskoreným odtokom pre inverzné strešné konštrukcie s vysokými nárokmi na difúziu pary, pre „blue roofs“ s použitím akumulačného ventilu a na odvodnenie dopravných plôch s nulovým sklonom, vyplnených nosnou vrstvou (drvený štrk, drenážny betón a pod.) alebo ako trvalé debnenie.

ŠPECIFIKÁCIA:

Odvodňovacia doska s oneskoreným odtokom, s označením CE, vyrobená z recyklovaného vysoko nárazového polystyrénu (HIPS), výška 60 mm, určená pre inverzné strešné konštrukcie s vysokými nárokmi na difúziu pary, pre „blue roofs“ s použitím akumulačného ventilu a na odvodnenie dopravných plôch s nulovým sklonom, vyplnených nosnou vrstvou (drvený štrk, drenážny betón a pod.) alebo ako trvalé debnenie. Doska má prekryvnú lištu okolo okrajov, priehradkovú štruktúru s perforáciami na oboch stranách a odvodňovací kanálik na spodnej strane pre efektívny odtok vody. Pevnosť v tlaku: 122 kN/m2 (priemerná); kapacita prietoku vody na streche so sklonom 2 %: 2,06 l/(m×s), certifikované podľa EN ISO 12958, klasifikácia požiarnej odolnosti: trieda „E“ podľa EN 13501-1.

Produkt: DIADEM® DiaDrain-60H-UP
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

Trojvrstvová drenážna rohož opatrená tlakovo-roznášajúcou fóliou. Rozmery: 32 x 1,25 m/ hrúbka 11 mm. Tlaková únosnosť: cca 700 kN/m2

Trojvrstvová drenážna rohož opatrená difúznou filtračnou vrstvou. Rozmery: 32 x 1,25 m/ hrúbka 11 mm. Tlaková únosnosť: cca 700 kN/m2

Trojvrstvová drenážna rohož opatrená difúznou filtračnou vrstvou. Rozmery: 20 x 1,25 m / hrúbka 25 mm. Tlaková únosnosť: cca 330 kN/m2

Trojvrstvová drenážna rohož s vysokou tlakovou únosnosťou opatrená roznášacou fóliou. Rozmery: 32 x 1,25 m / hrúbka 11 mm. Tlaková únosnosť: cca 1200 kN/m2

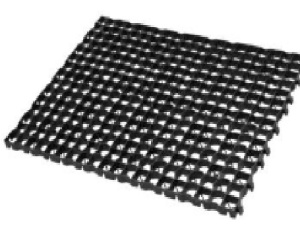

Dia Domino eco+ je mimoriadne vhodný pre extenzívne zelené strechy, automobilové parkoviská, v okolí domu či záhradnú architektúru. Bez ohľadu na typ výplne – či už trávnatý povrch alebo kamenivo – poskytuje mriežková konštrukcia výšku 4 cm a flexibilitu pre rôzne aplikácie.

VÝHODY:

Tepelne stabilné prevedenie – ECO rohože sú navrhnuté tak, aby nedochádzalo k rozťahovaniu ani zmršťovaniu vplyvom teplotných zmien.
Zosilnené bočné steny a výstuhy v krajných bunkách zabraňujú deformácii a zvyšujú stabilitu systému.
Zakrivené, pružné steny buniek eliminujú dilatácie spôsobené výkyvmi teplôt a bránia nežiaducemu nadvihovaniu jednotlivých dlaždíc.
Vďaka tomu je možné systém pokladať bez nutnosti dilatačných škár.

Systém pre šikmé strechy.

Recyklované plastové bunky vyvinuté pre zelené strechy so sklonom. Bunky sú dodávané s recyklovanými plastovými spojkami, ktoré sa upevňujú medzi sebou. Systém DiaDomino sa hlavne používa na realizáciu extenzívnych zelených striech so sklonom 20–50°, vhodné aj na zakrivené (donga) strechy. Možnosť kombinovať so sedumovým kobercom, taktiež sú tieto bunky vhodné na uloženie a upevnenie potrubia zavlažovacieho systému.

VÝHODY:

Ľahká konštrukcia z recyklovaného plastu.
Zakrivené bočné steny – bunky sa dajú jednoducho spojiť a vytvoriť stabilnú mriežku.
Možnosť uchytenia hadíc pre zavlažovanie.
Jednoduché a rýchle naplnenie rastovým substrátom.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
DiaDomino geo-bunka naplnená substrátom (8cm)
VLF 150 separačná a filtračná geotextília
DiaDrain-25H drenážna doska
VLU 300 mechanická ochranná vrstva
Hydroizolačná membrána odolná voči koreňom
Ďalšie vrstvy

APLIKÁCIA:

Rastrová štruktúra systému DiaDomino pre šikmé strechy slúži na ochranu zelených striech so sklonom 20–50° pred eróziou. Podporná konštrukcia.

ŠPECIFIKÁCIA:

Recyklované plastové bunky vyvinuté pre šikmé zelené strešné systémy. Bunky sú dodávané s plastovými nosníkmi z recyklovaného materiálu, ktoré sa dajú spojiť navzájom. Systém DiaDomino sa predovšetkým používa na realizáciu rozsiahlych zelených striech so sklonom 20 až 50°.

KOMPONENTY SYSTÉMU:

Bunky DiaDomino (60 × 40 × 8 cm), materiál: recyklovaný polypropylén
Spojovací nosník DiaDomino-L (118 × 4,5 × 2 cm), materiál: recyklovaný polyetylén
Montážne skrutky
Systém - potrebný materiál na 1m2: 4 bunky, 2 nosníky (celková hmotnosť: 5,65 kg/m2)

Produkt: DIADEM® DiaDomino
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

Dia Domino eco+ je mimoriadne vhodný pre extenzívne zelené strechy, automobilové parkoviská, v okolí domu či záhradnú architektúru. Bez ohľadu na typ výplne – či už trávnatý povrch alebo kamenivo – poskytuje mriežková konštrukcia výšku 4 cm a flexibilitu pre rôzne aplikácie.

VÝHODY:

Tepelne stabilné prevedenie – ECO rohože sú navrhnuté tak, aby nedochádzalo k rozťahovaniu ani zmršťovaniu vplyvom teplotných zmien.
Zosilnené bočné steny a výstuhy v krajných bunkách zabraňujú deformácii a zvyšujú stabilitu systému.
Zakrivené, pružné steny buniek eliminujú dilatácie spôsobené výkyvmi teplôt a bránia nežiaducemu nadvihovaniu jednotlivých dlaždíc.
Vďaka tomu je možné systém pokladať bez nutnosti dilatačných škár.

KOMPATIBILNÉ:
Parkovacie značenie pre štrkové plochy

Protierózny systém pre zelené strechy s uhlom sklonu 20° - 45°.

VÝHODY:

Ľahké a rýchle naplnenie pestovateľským substrátom.
Použiteľné na šikmých a oblúkových (valbových) strechách.

DIADEM® Build-up, DOPORUČENÁ SKLADBA STRECHY:
DiaMatPRO rohož so sedumom
Extenzívny substrát
Systém pre šikmé strechy DiaSchub
Geosieť DIADEM®
Filtračná vrstva VLF-150
Drenážna doska DiaDrain-25H
Mechanická ochranná geotextília VLU-300
Hydroizolačná membrána odolná voči koreňom
Strešná konštrukcia

APLIKÁCIA:

Slúži na ochranu pred eróziou zelených striech so sklonom 20°–45° alebo oblúkových (valbových) striech.
Zavesená konštrukcia.

ŠPECIFIKÁCIA:

Prvky DiaSchub zabraňujú zosúvaniu pestovacieho substrátu a môžu sa používať na zelených strechách so sklonom od 20° do 45°. Prvky sa ukladajú v radoch a upevňujú sa k vhodnej sieti.
Materiál: polypropylén
Farba: RAL 7032
Rozmer (D × Š): 72,3 × 6,5 cm

INŠTALÁCIA:

Vzdialenosť medi prvkami DiaSchub:
pri sklone 20° - max 100 cm
pri sklone 21° - 20° - max 50 cm
pri sklone 26° - 35° - max 33 cm
pri sklone 36° - 45° - max 25 cm

Spotreba materiálu:
pri sklone 25° - 20° - 1,4 ks/m2
pri sklone 21° - 25° - 2,8 ks/m2
pri sklone 26° - 35° - 4,2 ks/m2
pri sklone 36° - 45° - 5,6 ks/m2

Produkt: DIADEM® DiaSchub
Osvedčenie výrobcu o pôvode (MCO): A.P.P. Kft.
Webstránka: www.diadem.com

Plastová spona / upevňovací kolík na zaistenie prekrytia geotextílie na strešnom systéme pri jeho montáži
